Darbe Akım Anahtarı Nedir? Ne İşe Yarar? Nasıl Çalışır?
Darbe Akım Anahtarı Nedir?
Darbe akım anahtarı (impuls röle olarak da bilinir), kontrol gücü kesildikten sonra bile kontak pozisyonunu koruyan bir röle türüdür. Standart rölelerin aksine, konumunu korumak için sürekli güce ihtiyaç duymaz.
Darbe Akım Anahtarı Ne İşe Yarar?
Darbe akım anahtarı aydınlatma cihazlarını iki ya da daha fazla noktadan kontrolünün yapılmasını sağlar. Aydınlatma elemanları farklı noktalardan açıp kapanabilir. Bu özellik ile aydınlatma uygulamalarında kullanım kolaylığı ve enerji verimliliği sağlar.
Darbe akım anahtarları ev tesisatlarında yıllardır kullanılan vaviyen tesisatın modern halidir. Darbe akım anahtarlarıyla vaviyenlere göre daha pratik ve daha az kablolama gerektiren elektrik tesisatı yapmak mümkündür. Bu ürün hem moderndir hem de uygulanması kolaydır.
Modern darbe akım anahtarlarının bobinleri çok fazla enerji tüketmez. Küçük boyutları sayesinde yerden kazanç sağlarlar. Sigorta boyutundadırlar. Devreye girmeleri sırasında ses oluşturmazlar ve üzerlerinde durum göstergeleri mevcuttur. Aynı zamanda yanlarına yardımcı kontak gibi çeşitli aksesuarlar ilave edilebilir.
Darbe Akım Anahtarı Nasıl Çalışır?

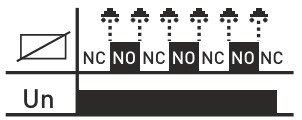

Darbe akım anahtarı, iki kararlı durum (açık ve kapalı) arasında geçiş yapmak için bir akım darbesi kullanır. Darbe akım anahtarının çalışması için yani bobininin enerjilenmesi için bir impulsa (darbe akımına) ihtiyaç vardır. Bir darbe sinyali rölenin bobinine bir anahtar veya buton aracılığıyla on veya off olarak uygulanır. Uygulanan sinyal kesilse bile rölenin ON veya OFF konumu bir sonraki sinyal uygulanana kadar değişmez. (1-0-1-0... şeklinde devam eder)
Normal mekanik rölelerde röle bobinine bir giriş sinyalini uygulandığında kontaklar konum değiştirir, sinyali kesildiğinde ise kontaklar bir önceki konumuna döner. Darbe akım anahtarlarında bu durum geçerli değildir.
Biraz daha iyi anlaşılabilmesi için şöyle örnekleyelim:
Uzun ve karanlık bir koridorda yürüyeceğinizi düşünelim. Koridorun bir ucundaki bir elektrik anahtarı yardımı ile lambaları yaktınız. Koridorun diğer ucuna vardığınızda ise başka bir anahtara basıp lambaları söndürebilirsiniz. Bu işlemi yapabilmeniz için tesisatta darbe akım anahtarı (impuls röle) bulunmalıdır.
Elektrik kesintisi durumunda darbe akım anahtarının kontakları konumunu her zaman korur. Bu teknoloji, manyetik bobinlerle çalışan cihazların sıcaklık artışını ve akım tüketimini önemli ölçüde azaltmaya yardımcı olarak gereksiz enerji maliyetlerinden tasarruf sağlar.
Darbe Akım Anahtarı Nerelerde Kullanılır?
Evlerin koridorlarında, ofis binalarında, süpermarket gibi diğer büyük bina kompleksinde, tüm saha için esnek, modern ve güvenilir bir aydınlatma kontrol sistemi elde etmek amacıyla darbe akım anahtarları kullanılabilir.
Darba akım anahtarları görünüş olarak otomatik sigortalara benzemesi sebebiyle bina içi sigorta kutularında konumlandırılırlar. Otomatlar, kaçak akım röleleri, parafudrlar gibi din rayına geçmeli cihazlardandır. Eğer uzmanı değilseniz görünüş olarak bu cihazlarla ayırt etmeniz zor olabilir.
Darbe Akım Anahtarı Seçimi
Darbe akım anahtarının doğru çalışabilmesi için aşağıdaki teknik değerlere göre seçim yapılması gerekmektedir:
Nominal Akım: Darbe akım anahtarının normal çalışma koşulları altında güvenle taşıyabileceği maksimum akım değeridir. Genellikle amper (A) cinsinden belirtilir.
Nominal Gerilim: Darbe akım anahtarının normal çalışma koşulları altında güvenle çalışabileceği maksimum gerilim değeridir. Volt (V) cinsinden ifade edilir.
Nominal Bobin Gerilim: Bobinin çalışması için gereken nominal gerilimdir. Genellikle volt (V) cinsinden belirtilir ve bobinin enerjilendirilmesi için gerekli olan gerilimi gösterir.
Kontrol Edilecek Lambanın Tipi: Anahtarın kontrol edebileceği lamba türlerini ifade eder. Örneğin, halojen, floresan, LED, akkor gibi farklı lamba türleri için uygun olup olmadığını belirtir.
Kontrol Edilecek Lamba Adedi ve Toplam Yükü: Bu, darbe akım anahtarının kontrol edebileceği toplam lamba sayısını ve bu lambaların toplam gücünü gösterir. Toplam yük, genellikle watt (W) cinsinden ifade edilir ve anahtarın taşıyabileceği maksimum elektriksel yükü belirtir.
Kontak Konfigürasyonu: Anahtarın kontak yapısının nasıl olduğunu belirtir. Örneğin, 1NA (1 Normalde Açık), 2NA (2 Normalde Açık), 1NA+1NK (1 Normalde Açık + 1 Normalde Kapalı) gibi konfigürasyonlar, anahtarın hangi kontakların normalde açık veya kapalı olduğunu gösterir.
Kısa Devre Dayanım Kapasitesi: Anahtarın kısa devre durumunda dayanabileceği maksimum akım kapasitesidir. Kısa devre anında oluşabilecek yüksek akımlara karşı anahtarın dayanımını gösterir ve genellikle kiloamper (kA) cinsinden ifade edilir.
Çalışma ve Depolama Sıcaklıkları: Bu değerler, anahtarın çalışabileceği ve güvenle depolanabileceği sıcaklık aralıklarını gösterir. Çalışma sıcaklığı, anahtarın aktif kullanımda bulunduğu sıcaklık aralığını, depolama sıcaklığı ise anahtarın kullanılmadığı durumda saklanabileceği sıcaklık aralığını belirtir.
Elektriksel ve Mekanik Ömürleri: Elektriksel ömür, anahtarın kaç defa elektriksel olarak açıp kapayabileceğini ifade ederken, mekanik ömür, herhangi bir elektriksel yük olmaksızın anahtarın kaç defa açıp kapayabileceğini gösterir. Her iki değer de anahtarın dayanıklılığı ve uzun ömürlülüğü hakkında bilgi verir.
Çalışma Sırasındaki Gürültü Seviyesi: Anahtarın çalışması sırasında oluşan ses seviyesini belirtir. Bu, kontakların açılması veya kapanması sırasında oluşan gürültünün seviyesini desibel (dB) cinsinden ifade eder.
Darbe Akım Anahtarının Avantajları
Güç Tasarrufu: Rölenin durumunu korumak için sürekli güce ihtiyaç yoktur.
Güvenilirlik: Güç kesintileri sırasında pozisyonu korur.
Çok Yönlülük: Kararlı durumun korunmasının gerektiği çeşitli uygulamalara uygundur.
Sessizlik: Çalışırken gürültü oluşturmaz.
Dayanıklılık: Düşük ve yüksek sıcaklıklarda kullanıma uygundur.
Fonksiyonellik: Farklı bobin gerilimlerinde, kontak dizilimlerinde ve akımlarda üretilirler. Gerektiğinde üzerlerine aksesuar eklenebilir.
Mandallı Yapı: Üzerindeki mandal ile anahtarın konumu dışarıdan gözlenebilir.
Uzun Ömürlülük: Bir darbe akım anahtarının yaklaşık ömrü 200.000 açma kapamadır.
