125A, 70kA Ayarlı Kompakt Şalter, 271630, Chint

125A, 70kA Ayarlı Kompakt Şalter

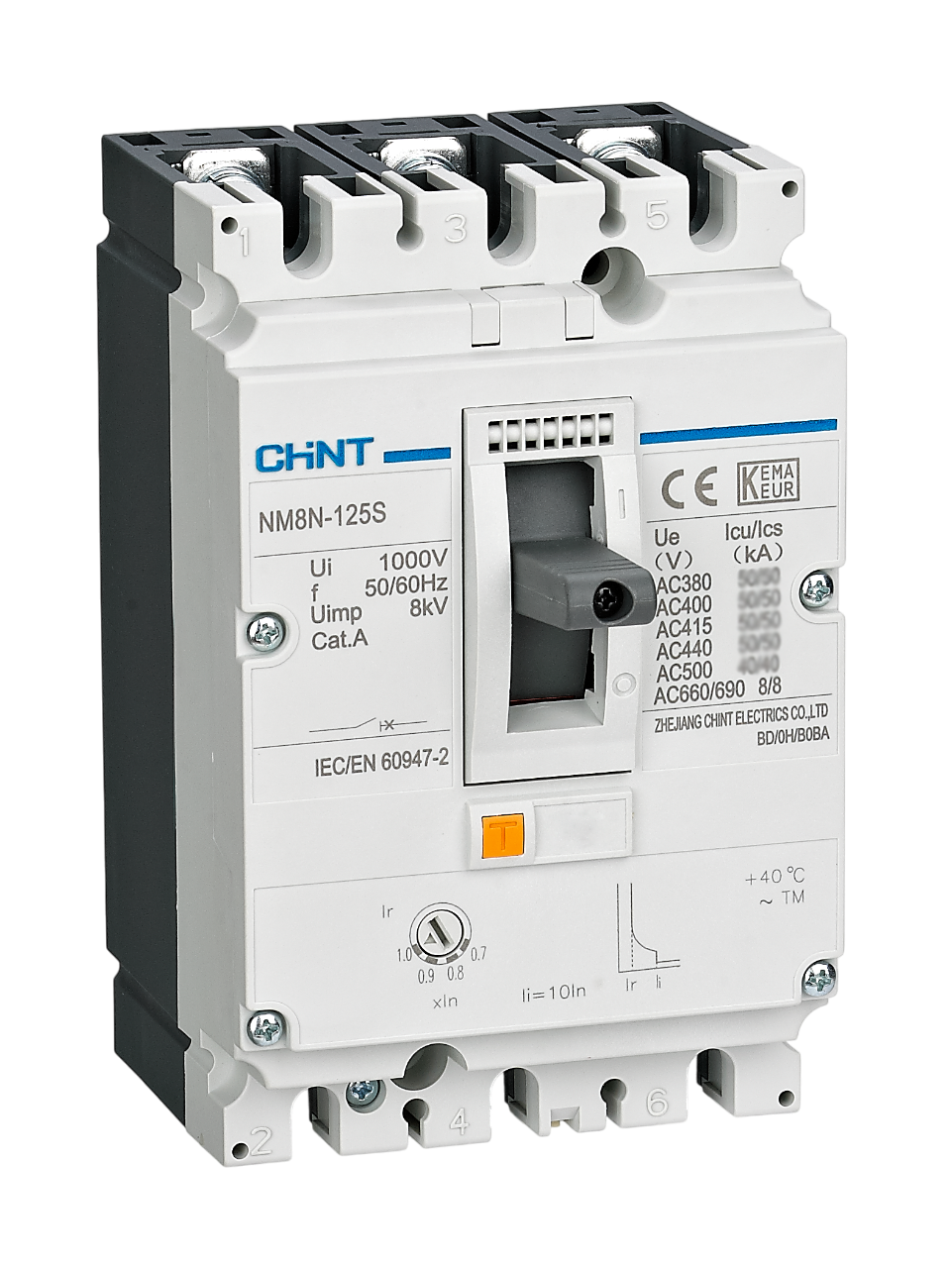

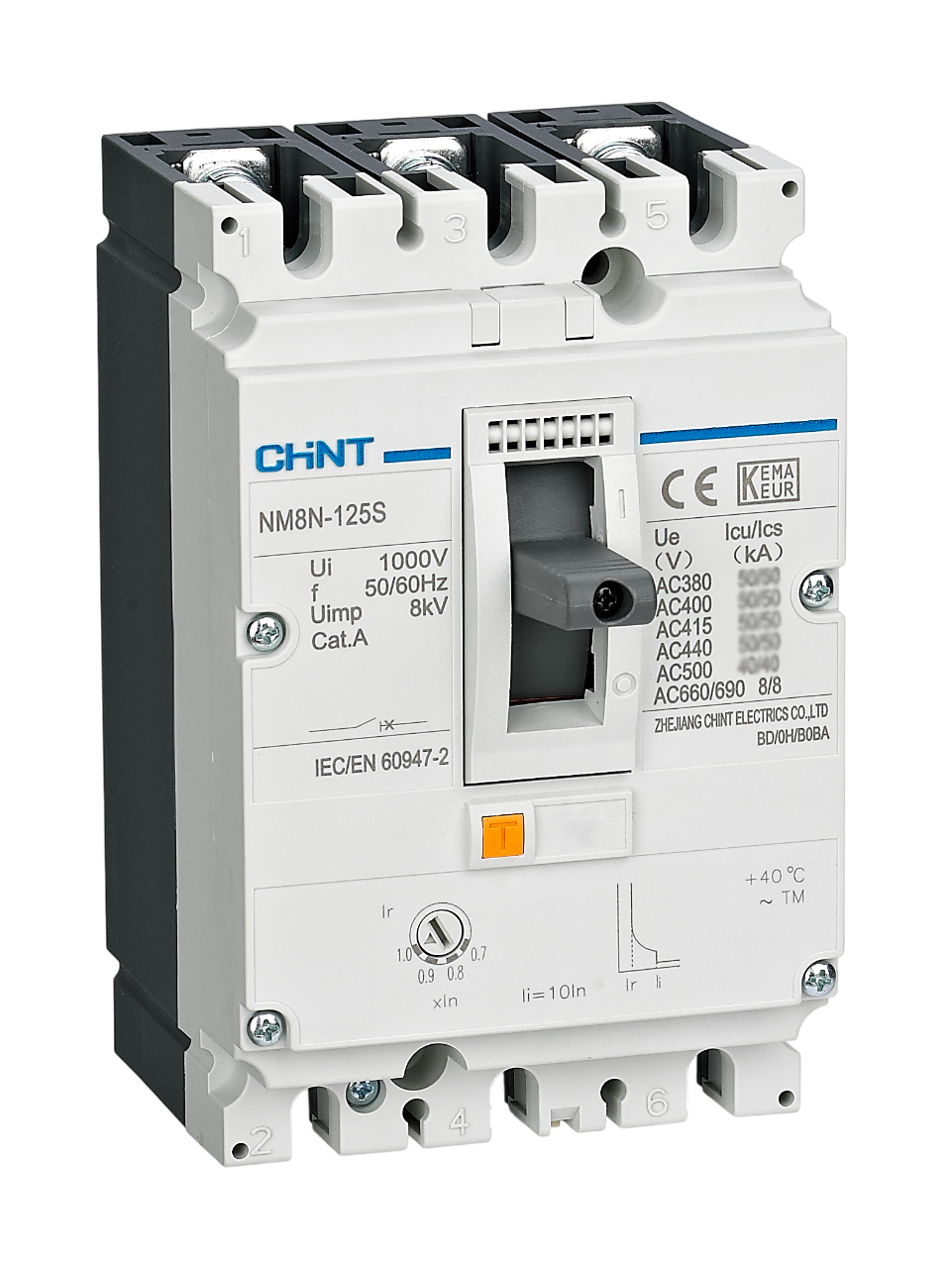

Bu şalter Chint marka NM8N serisi, 271630 sipariş kodlu, termik ayarı yapılabilen, manyetik ayar sahası sabitlenmiş, trifaze kompakt şalterdir. 3 kutuplu olan bu ürün 125A akımlı ve 70 kA kesme kapasitelidir.

Termik ayar sahası 87.5 – 125A aralığında ayarlanabilirken, manyetik ayar sahası 1250A’e sabitlenmiştir. Icu ve Ics değerleri birbirine eşit 70kA seviyesindedir. Bu sayede yüksek kısa devreleri sorunsuzca kesebilir.

125A, 70kA Ayarlı Kompakt Şalter Teknik Özellikleri

Kutup Sayısı: 3 (3p)

Akımı: 125 Amper (3x125A)

Kesme Kapasitesi: 70kA (AC380/400/415V’de) / Icu=Ics

Standart: IEC/EN 60947-2

Kullanım Kategorisi: A

Çalışma Sıcaklığı: -40℃…70℃

Ark mesafesi: 0

Mekanik Ömür: 25.000

Elektriksel Ömür: 10.000

Ürün Serisi: NM8N

Ürün Tipi: NM8N-125Q TM 125 3P

İzolasyon Gerilimi (Ui): 1000 V

Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV

Menşei: Çin

Renk: Beyaz Zemin Üzerine Siyah Etiket Yazıları, Gri Mandal, Turuncu Trip Butonu

125A, 70kA Ayarlı Kompakt Şalter Ölçüleri ve Ağırlık Bilgileri

Ürün ölçüleri: 90 x 140 x 79 mm (genişlik x yükseklik x derinlik)

Ürünün ağırlığı: 1240 Gram

Ürünün kataloğunu buradan indirebilirsiniz.

Ürünün bağlantı şemasını buradan indirebilirsiniz.

Ürünün videosunu izlemek isterseniz göz atabilirsiniz.
