4x100A Ayarlı Kompakt Şalter, 50kA, 271609, Chint

4x100A Ayarlı Kompakt Şalter

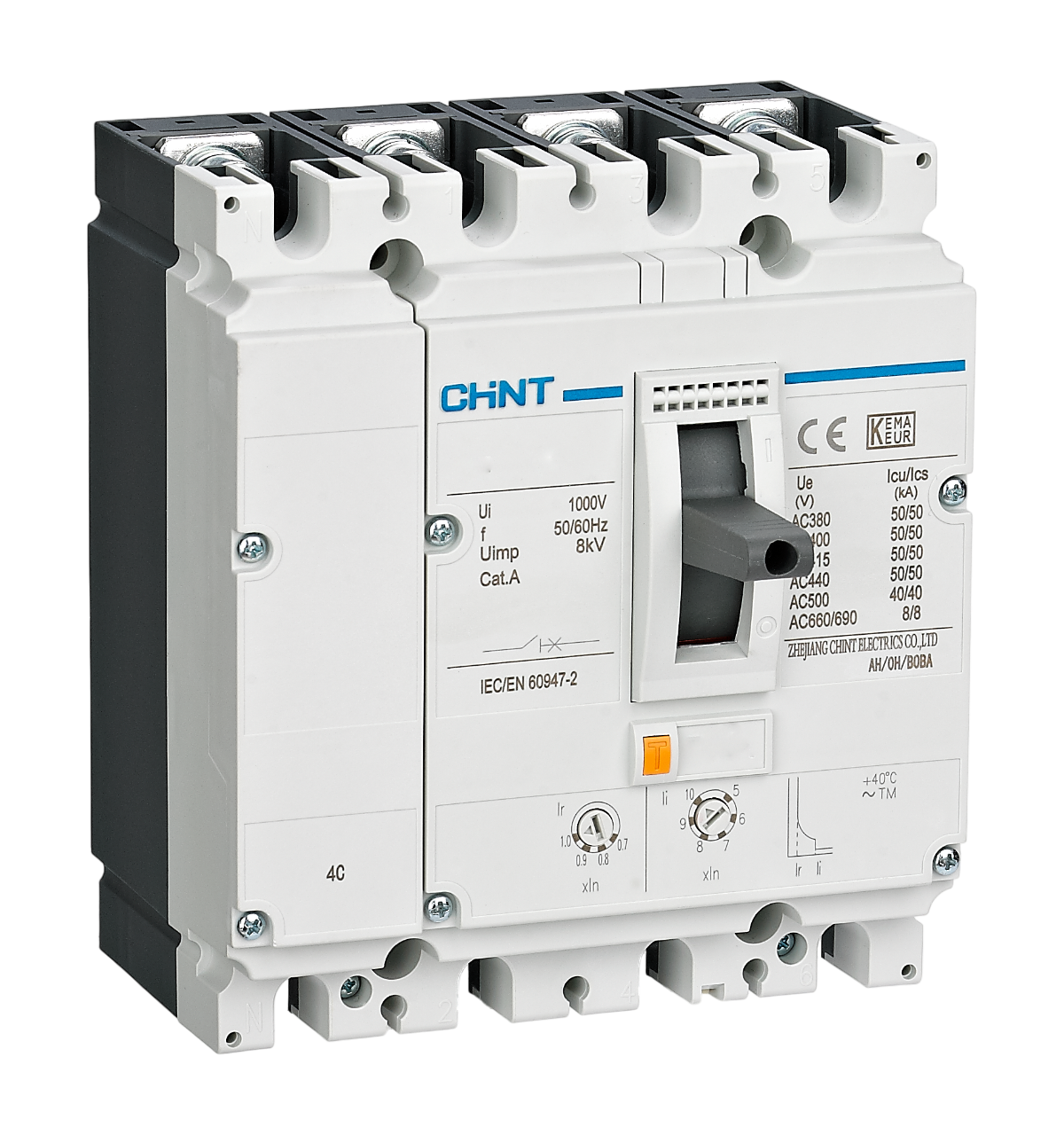

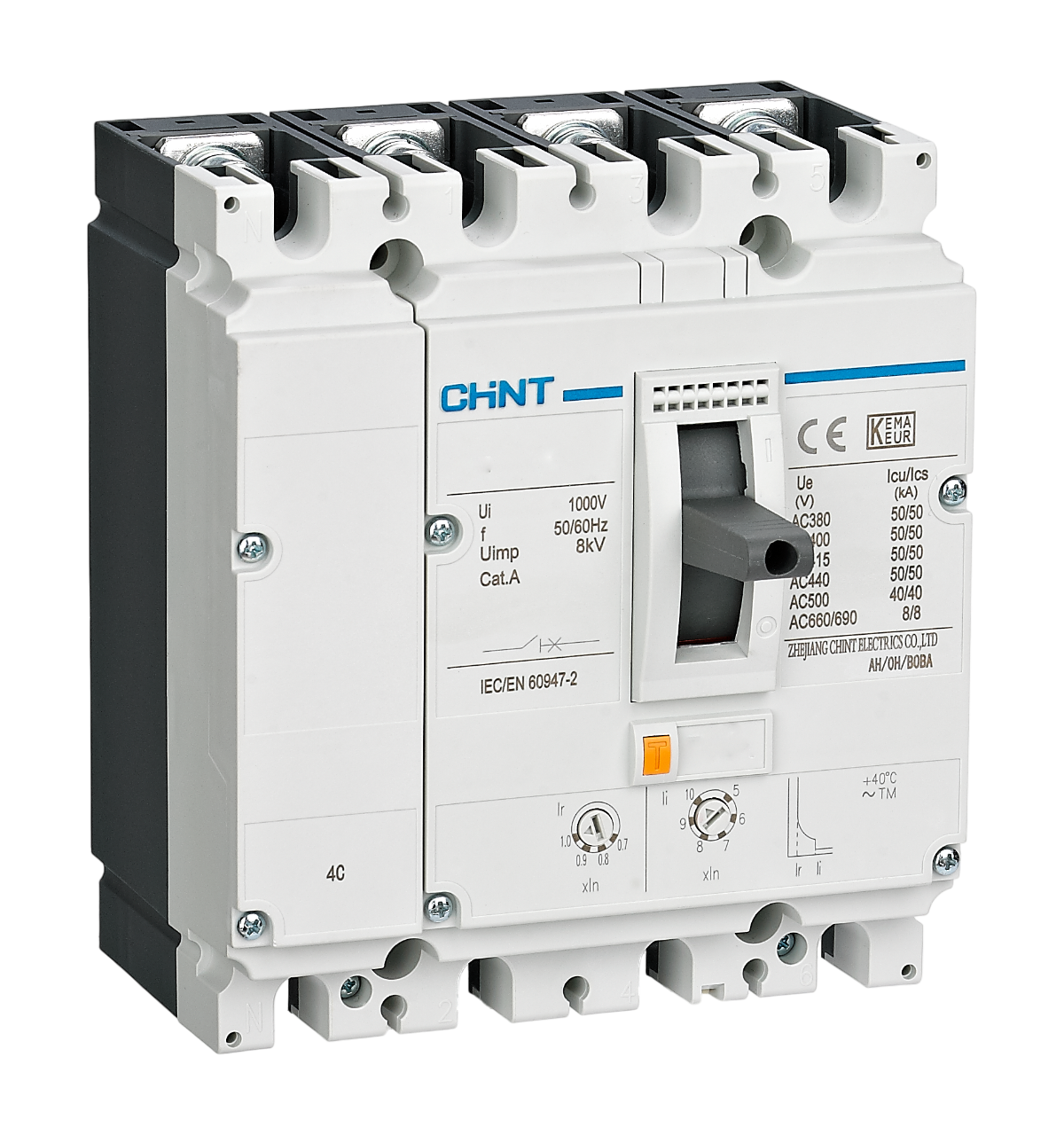

Bu şalter Chint marka NM8N serisi, 271609 sipariş kodlu, termik ayarı yapılabilen, manyetik ayarı sabitlenmiş, kompakt şalterdir. 4 kutuplu olan bu ürün 100A akımlı ve 50 kA kesme kapasitelidir.

Termik ayar sahası 70 – 100A aralığında ayarlanabilirken, manyetik ayar sahası 1000A’e sabitlenmiştir. Icu ve Ics değerleri birbirine eşit 50kA seviyesindedir. Bu sayede yüksek kısa devreleri sorunsuzca kesebilir.

4x100A Ayarlı Kompakt Şalter Teknik Özellikleri

Kutup Sayısı: 4 (4p)

Akımı: 100 Amper (4x100A)

Kesme Kapasitesi: 50kA (AC380/400/415V’de) / Icu=Ics

Kullanım Kategorisi: A

Çalışma Sıcaklığı: -40℃…70℃

Ark mesafesi: 0

Mekanik Ömür: 25.000

Elektriksel Ömür: 10.000

Ürün Serisi: NM8N

Ürün Tipi: NM8N-125S TM 100 4P

Standart: IEC/EN 60947-2

İzolasyon Gerilimi (Ui): 1000 V

Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV

Menşei: Çin

Renk: Beyaz Zemin Üzerine Siyah Etiket Yazıları, Gri Mandal, Turuncu Trip Butonu

4x100A Ayarlı Kompakt Şalter Ölçüleri ve Ağırlık Bilgileri

Ürün ölçüleri: 120 x 140 x 79 mm (genişlik x yükseklik x derinlik)

Ürünün ağırlığı: 1660 Gram

Ürünün kataloğunu buradan indirebilirsiniz.

Ürünün bağlantı şemasını buradan indirebilirsiniz.

Ürünün videosunu izlemek isterseniz göz atabilirsiniz.
