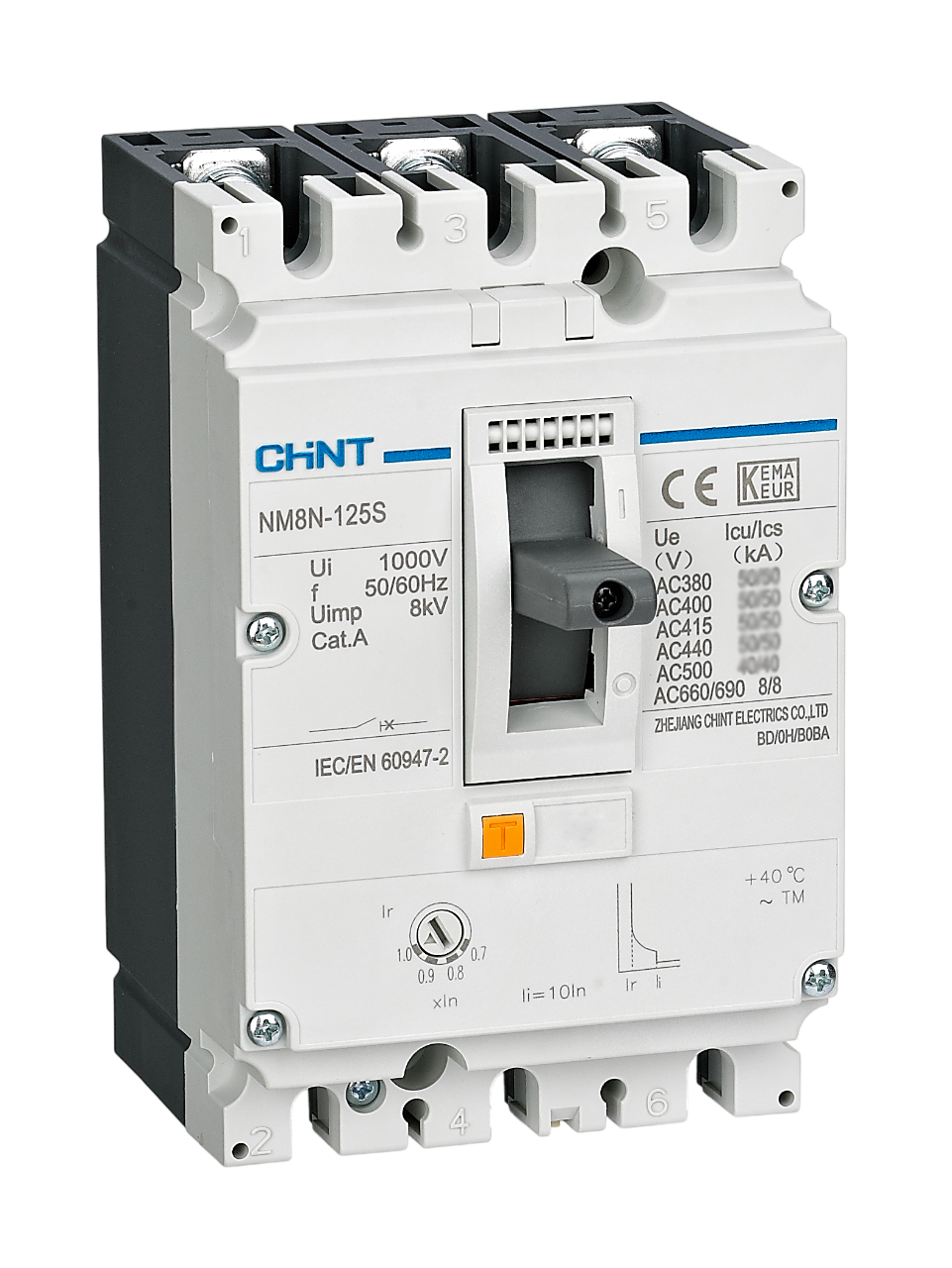

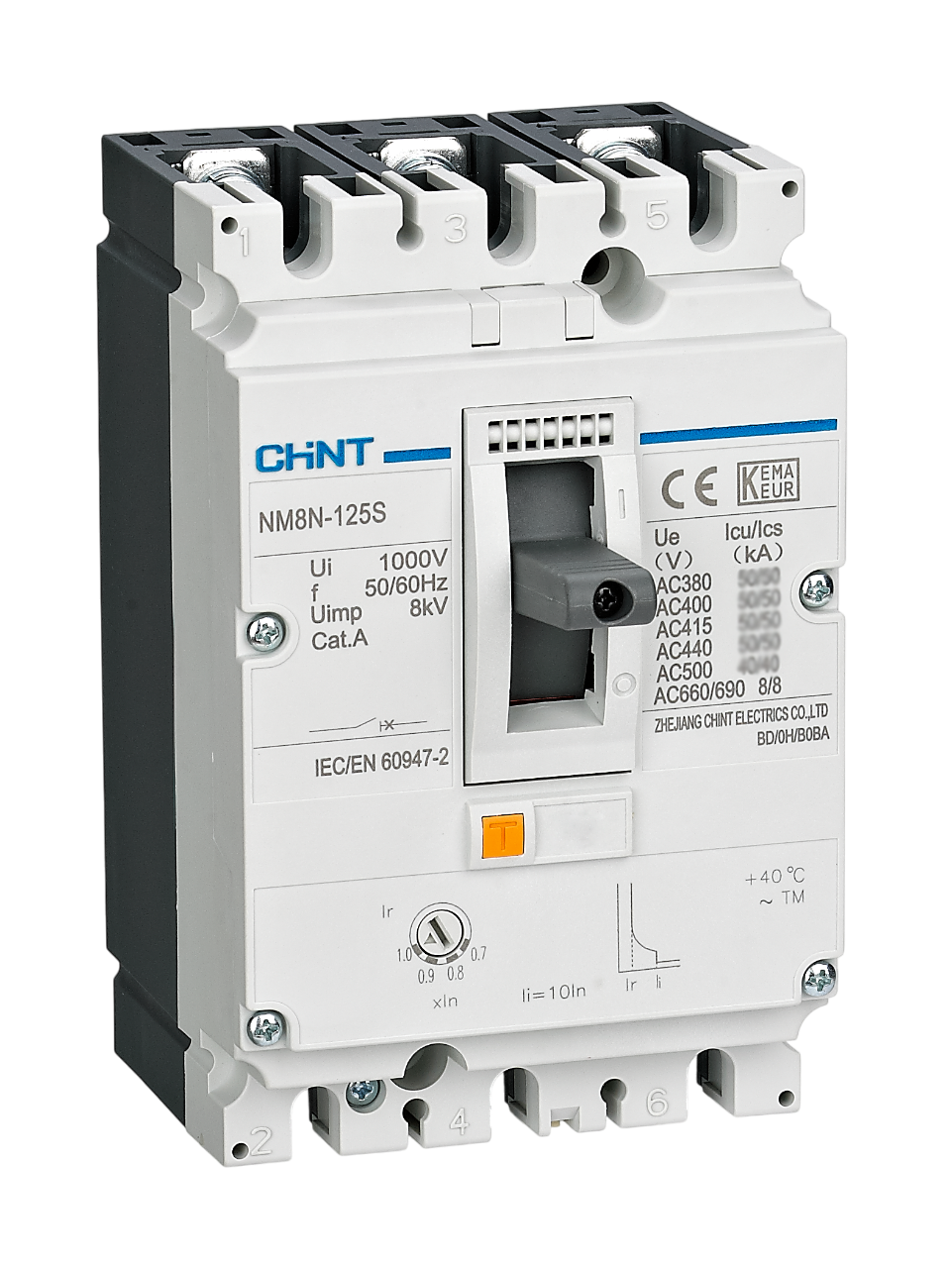

63A, 70kA Ayarlı Kompakt Şalter
Bu şalter Chint marka NM8N serisi, 271627 sipariş kodlu, termik ayarı yapılabilen, manyetik ayar sahası sabitlenmiş, trifaze kompakt şalterdir. 3 kutuplu olan bu ürün 63A akımlı ve 70 kA kesme kapasitelidir.
Termik ayar sahası 44.1 – 63A aralığında ayarlanabilirken, manyetik ayar sahası 630A’e sabitlenmiştir. Icu ve Ics değerleri birbirine eşit 70kA seviyesindedir. Bu sayede yüksek kısa devreleri sorunsuzca kesebilir.
63A, 70kA Ayarlı Kompakt Şalter Teknik Özellikleri
Kutup Sayısı: 3 (3p)
Akımı: 63 Amper (3x63A)
Kesme Kapasitesi: 70kA (AC380/400/415V’de) / Icu=Ics
Standart: IEC/EN 60947-2
Kullanım Kategorisi: A
Çalışma Sıcaklığı: -40℃…70℃
Ark mesafesi: 0
Mekanik Ömür: 25.000
Elektriksel Ömür: 10.000
Ürün Serisi: NM8N
Ürün Tipi: NM8N-125Q TM 63 3P
İzolasyon Gerilimi (Ui): 1000 V
Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV
Menşei: Çin
Renk: Beyaz Zemin Üzerine Siyah Etiket Yazıları, Gri Mandal, Turuncu Trip Butonu
63A, 70kA Ayarlı Kompakt Şalter Ölçüleri ve Ağırlık Bilgileri
Ürün ölçüleri: 90 x 140 x 79 mm (genişlik x yükseklik x derinlik)
Ürünün ağırlığı: 1240 Gram
Ürünün kataloğunu buradan indirebilirsiniz.
Ürünün bağlantı şemasını buradan indirebilirsiniz.
Ürünün videosunu izlemek isterseniz göz atabilirsiniz.
