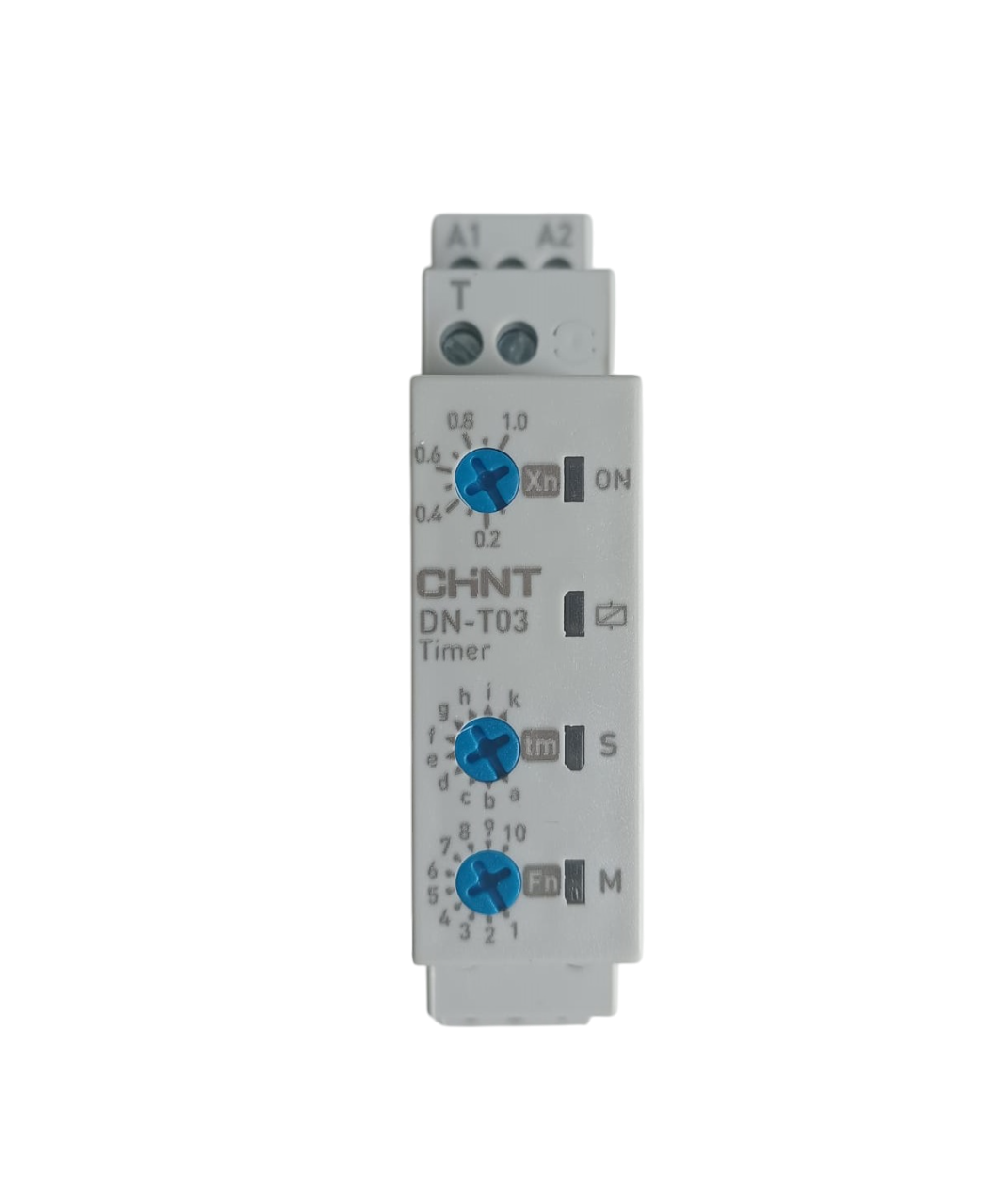

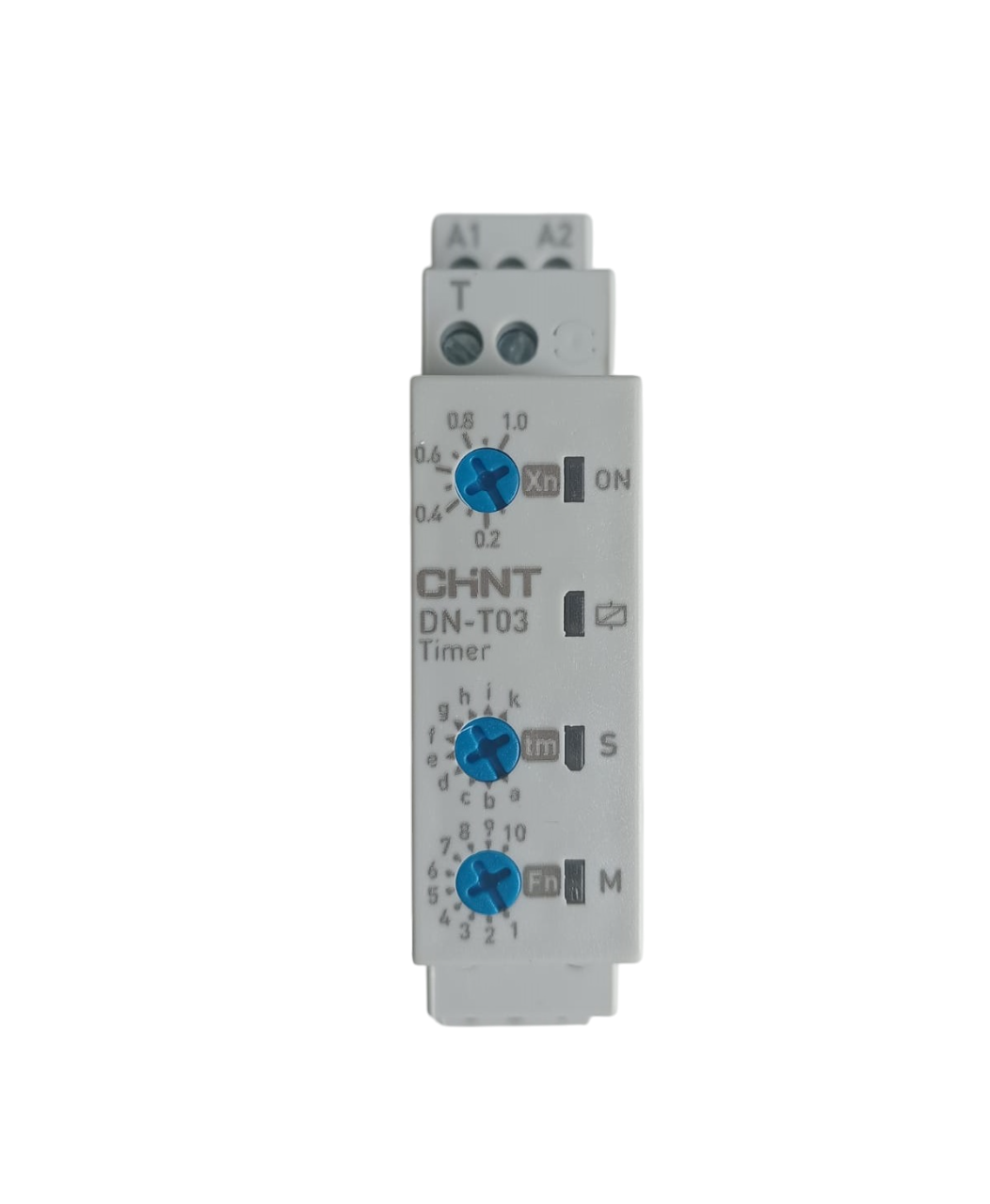

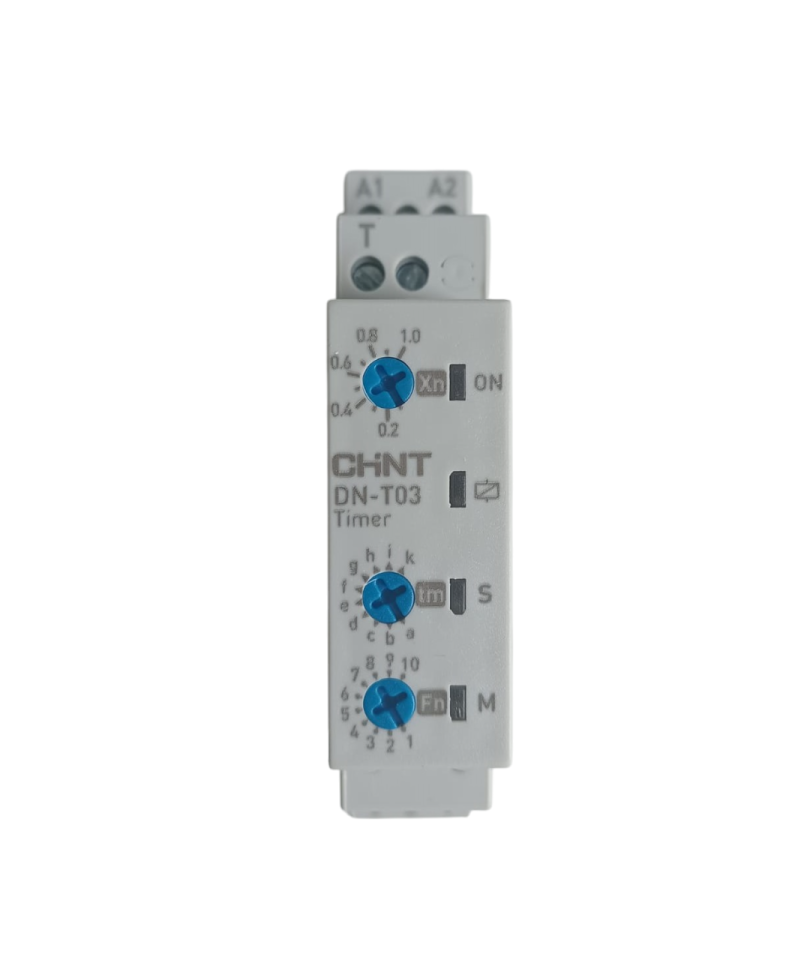

Çok Fonksiyonlu Zaman Rölesi, 220 V, 0.1sn-30saat, Pano Tip

Çok Fonksiyonlu Zaman Rölesi

İleri teknolojiyle donatılmış, işlevselliğiyle öne çıkan çok fonksiyonlu zaman rölesi, elektronik projelerinizde güvenilir ve hassas zaman kontrolü sağlamak için ideal bir çözümdür. 0,1 saniyeden başlayarak 30 saate kadar geniş bir zaman aralığında çalışabilme özelliği, bu zaman rölesini elektrik kontrol uygulamalarında vazgeçilmez kılıyor.

Teknik Özellikler:

-Çalışma Voltajı: 220 V AC

-Tip: Ray Tipi, Pano Tip

-Çalışma Aralığı: 0,1sn-30saat

-Fonksiyonlar: Zaman Ayarlı, Elektrik Kontrolü

-Uygun Fiyat: Üstelik Ucuz Fiyatlı!

Avantajlar ve Kullanım Alanları

Çeşitli Projeler İçin Uygun: Elektronik projelerinizde geniş çalışma aralığı ve çeşitli fonksiyonlarıyla her türlü ihtiyaca uygun.

Güvenilir Zaman Kontrolü: İleri teknoloji sayesinde sağlanan güvenilir zaman kontrolü, projelerinizdeki başarıyı artırır.

Kompakt ve Dayanıklı: Ray tipi tasarımı ve dayanıklı malzemeleri sayesinde uzun ömürlü ve etkili bir kullanım sunar.

Montaj Kolaylığı: Ray tipi tasarımı, zaman rölesini pano tipi olarak kolayca monte etmenizi sağlar. Bu da projelerinizi hızlı ve düzenli bir şekilde tamamlamanıza yardımcı olur.

Elektrik Tasarrufu ve Güvenli Kullanım: Çok fonksiyonlu zaman rölesi, enerji tasarrufu sağlayan akıllı bir elektronik kontrol sunar. Ayrıca, güvenlik standartlarına uygun olarak tasarlanmıştır, bu da kullanıcıların güvenliğini her zaman ön planda tutar.

Uygun fiyatlı ve yüksek performanslı çok fonksiyonlu zaman rölesi ile projelerinizdeki zaman kontrolünü başarıyla yönetin! Elektronik uygulamalarınız için ihtiyacınız olan güvenilirlik ve performans burada. Hemen satın alarak projelerinizi bir üst seviyeye taşıyın!

Nasıl Çalışır?

F2: N-L veya B1 uçlarına enerji uygulandığında “on” ledi ve “out” ledi yanar. Sayıcı saymaya başlar. Ayarlanan süre sonunda “out” ledi söner ve röle kapatır. (1-2 kontakları kısa devre olur.)

F3: N-L veya B1 uçlarına enerji uygulandığında “on” ve “out” ledi yanar, ayarlanan süre sonunda “out” ledi söner ve röle kapatır (1-2 kontakları kısa devre olur ) Sayıcı tekrar saymaya başlar ve ayarlanan süre sonunda “out” ledi tekrar yanar (2-3 kontakları kısa devre olur ).Bu işlemler enerji kesilene kadar periyodik olarak devam eder.

F4: N-L veya B1 uçlarına enerji uygulandığında ayarlanan süre sonunda “on” ledi yanar, sayıcı saymaya başlar. “ out” ledi yanar (2-3 kontakları kısa devre olur ) sayıcı tekrar saymaya başlar ve süre sonunda “out” ledi tekrar söner (1-2 kontakları kısa devre olur ).Bu işlemler enerji kesilene kadar periyodik olarak devam eder.

OFF: Röle işlem yapmaz. Herhangi bir fonksiyon çalışırken rölenin kapanmasını sağlar.

Çok fonksiyonlu zaman rölesi 4 fonksiyona sahiptir. Rölenin çalışma fonksiyonları ve zaman aralıkları ön panelde bulunan ayar düğmeleri ile belirlenir.

Zaman Ayarı (T me): Seçilen kademe aralığında zaman ayarı yapar. Bu ayar 0,01 le 1 arasındadır.

Kademe Ayarı (Range): Çalışılacak zaman aralığını belirler. Kademe değerleri tabloda belirtilmiştir.

Fonksiyon Ayarı (Func.): 5 Kademeli ayar düğmesi.

F1: N-L veya B1 uçlarına enerji uygulandığında “on” ledi yanar ve ayarlanan süre sonunda röle çeker ve “out” ledi yanar (2-3 kontakları kısa devre olur.)

Teknik Özellikleri

Yapı: Mikroişlemci tabanlı

Fonksiyon: Multifonksiyon

Çalışma Ortam Sıcaklığı: -5 °C ile +55 °C arasında

Besleme Gerilimi: 220 V AC, %20 (L-N) / 24 V AC/DC, %10(N-B1)

Kablo Kesiti: 1x0,5-4mm

Vida Sıkma Tork Değeri: 0,5 Nm

Koruma Sınıfı: IP20 (EN 60529 Standartlarına göre)

Çalışma Frekansı: 50 Hz.

Kontrol Çıkışı: 1 enversör, 10A / 250 V AC

Güç Tüketimi:  < 7A

Elektriksel Ömür: 100,000 açma-kapama

Tip: DN-T03

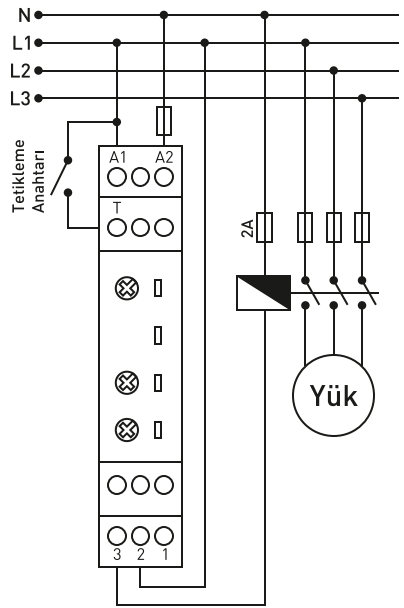

Bağlantı Şeması

Boyut ve Ağırlık Bilgileri

Ürün ölçüleri: 23 x 90 x 58 mm (genişlik x yükseklik x derinlik)

Ürün ağırlığı: 90 Gram
