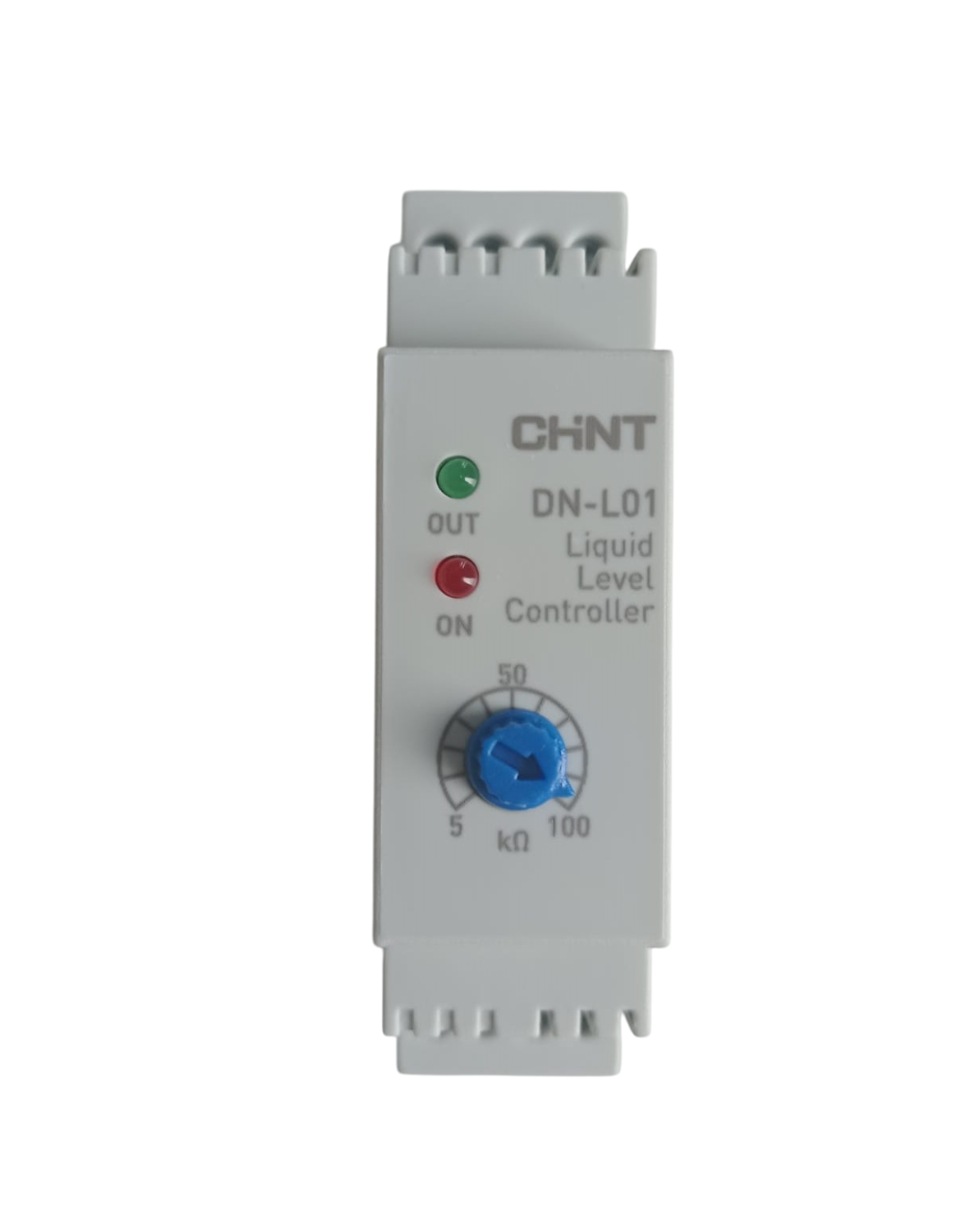

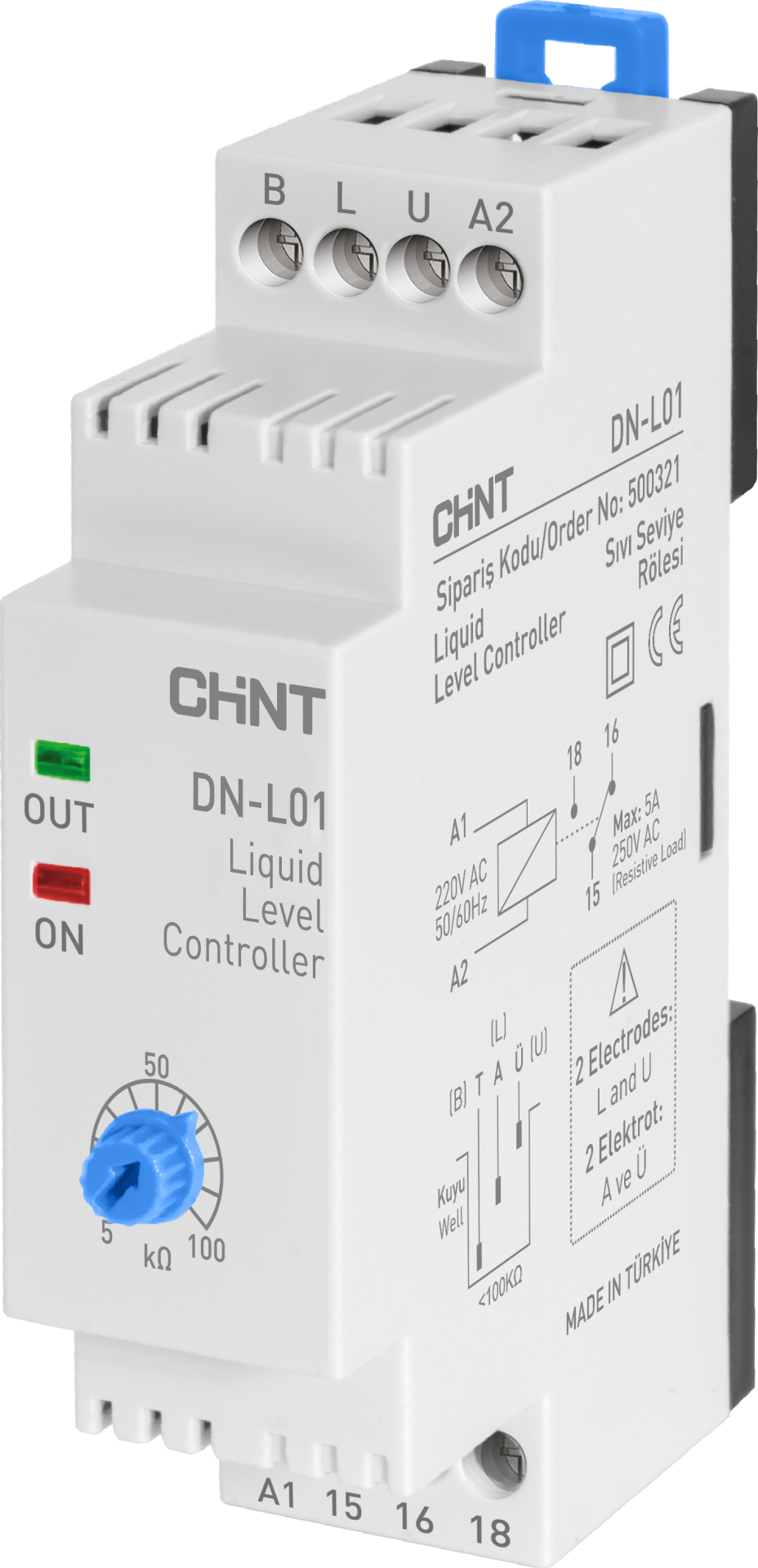

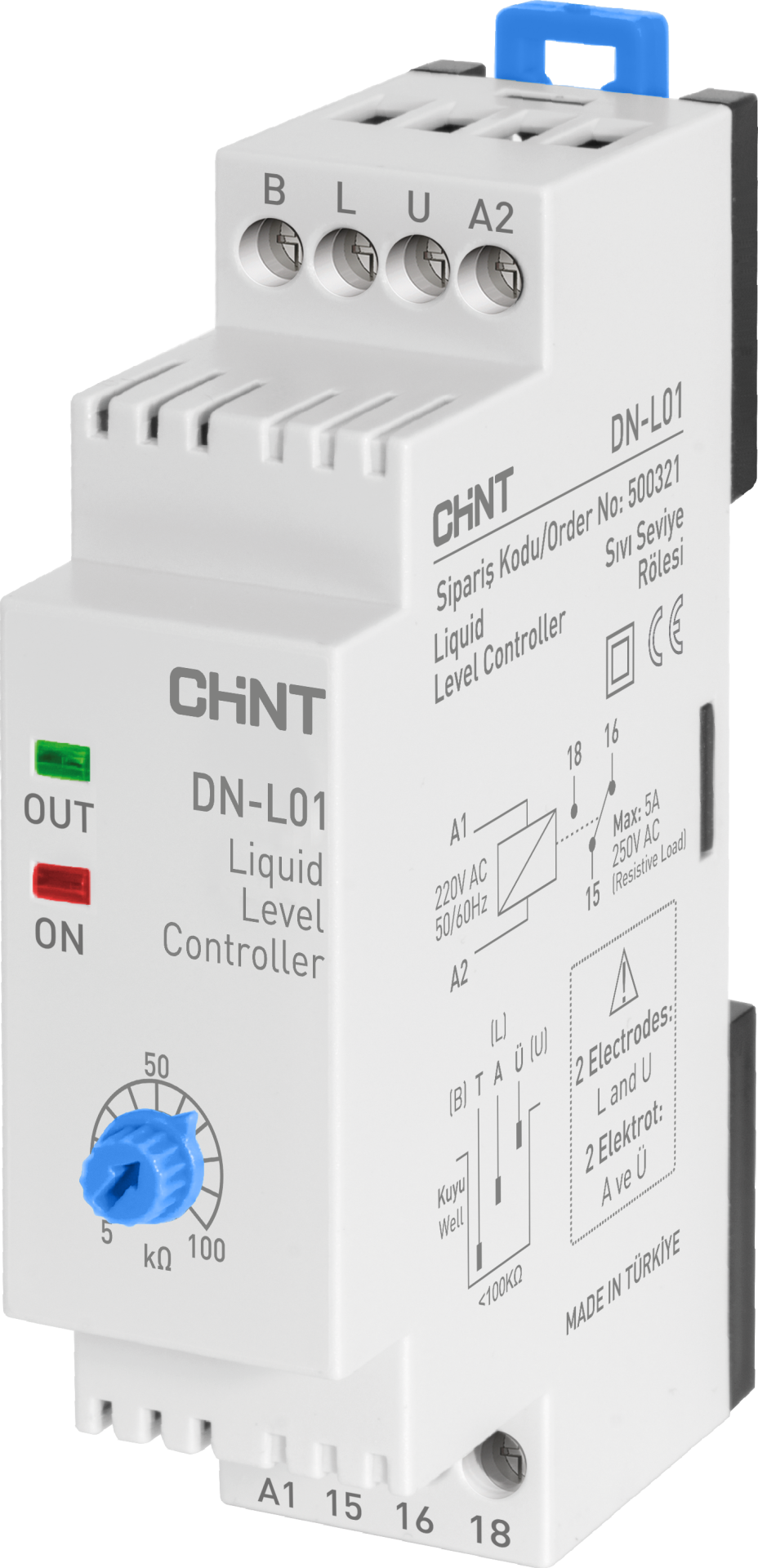

Sıvı Seviye Rölesi, 220 VAC, Min-Max, 2-100 kΩ
Sıvı Seviye Rölesi
Sıvı seviye kontrolü konusunda çözüm arıyorsanız, yüksek kaliteli ve güvenilir performansa sahip sıvı seviye rölesi tam aradığınız ürün olabilir. Bu özel tasarlanmış röle, endüstri standartlarını aşan bir hassasiyetle sıvı seviyelerini izlemek ve kontrol etmek için ideal bir çözümdür.
Endüstriyel tanklarda, su depolarında, artezyen kuyularında pompa motorları sıvı seviye rölesi ile kontrol edilir. Rölede 3 adet elektrot kullanılarak tankların, depoların ve kuyuların pompa motorları ile doldurulması veya boşaltılması sağlanır. Bu röleler mikroişlemci tabanlıdır. Din raya montajlanabilir. Üzerinde LED göstergeler bulunur.
Anahtar Özellikler
Gelişmiş Hassasiyet: Mükemmel bir hassasiyetle çalışarak istikrarlı ve güvenilir sonuçlar sağlar.
Geniş Uygulama Alanları: Endüstriyel tesislerden tarım sektörüne kadar birçok farklı alanda kullanılabilir. Dalgıç pompalar için idealdir.
Dayanıklılık: Endüstri standardında malzemelerden üretilmiş olup, uzun ömürlü ve dayanıklı bir performans sunar.
Kolay Kurulum: Basit montajı sayesinde kullanıcı dostu bir üründür.
Evrensel Uyum: Farklı endüstrilerde geniş bir kullanım yelpazesi için uygun olan bu röle, çeşitli sıvı seviye kontrol ihtiyaçlarını karşılar.
Yüksek Performans: Gelişmiş teknoloji sayesinde yüksek performans ve güvenilirlik sağlar.
Ekonomik Çözüm: Sıvı seviye kontrolü için ucuz ve etkili bir çözüm arıyorsanız, bu ürün tam size göre.
Çalışma Prensibi
Sıvı seviye rölesinin çalışabilmesi için taban, alt ve üst elektrot olmak üzere 3 tane elektrot kullanılır. Depo veya hazne metalden yapılmış ise taban elektrotuna ihtiyaç kalmaz. Metal haznelerde rölenin taban çıkışı metal depoya direkt olarak bağlanır.

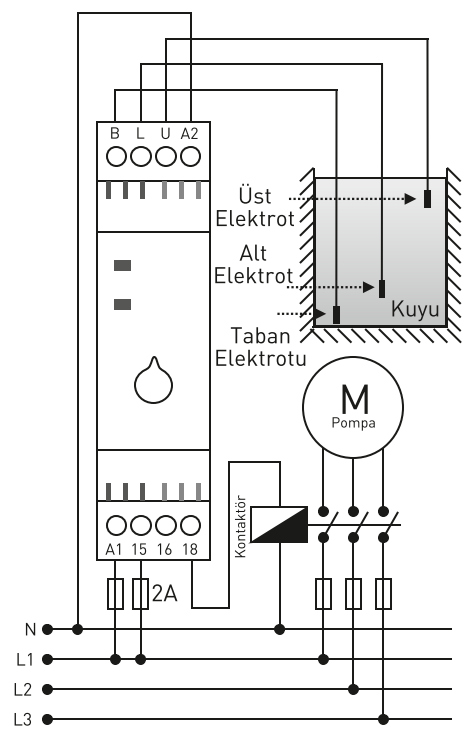

Deponun boşaltılması: Şekil 1’de görüldüğü gibi motor, rölenin 3 kontağına bağlanır. Sıvı seviyesi üst elektrot seviyesine geldiğinde röle çeker ( 2-3 kontakları kısa devre olur) ve “RÖLE” ledi yanar. Bu durumda su motoru tankı boşaltmaya başlar. Su seviyesi alt elektrot seviyesinin altına geldiğinde röle OFF konumuna geçer (1-2 kontakları kısa devre olur) ve “RÖLE” ledi söner. Bu durumda ise su motoru durur. Röle, su tankının tekrar dolması için bekler. Eğer taban ve alt elektrot birbirine yakın olursa su tankı tamamen boşaltılabilir. Fakat pompanın kuru çalışmasını önlemek için taban ve alt elektrot seviyeler arasında minimum 10 cm fark bırakmakta yarar vardır.
Deponun doldurulması: Şekil 2’de görüldüğü gibi motor rölenin 1 kontağına bağlanır. Bu durumda su seviyesi üst elektrot seviyesine gelinceye kadar su motoru tankı doldurur. Röle, su tankı dolduktan sonra sıvı seviyesi alt elektrot seviyesinin altına düşünceye kadar bekler ve düştüğünde tekrar tankı doldurur. Sıvı iletkenliğinin yüksek veya k elektrot arasındaki direncin küçük olması halinde hassasiyet ayarı maksimuma doğru artırılır. Sıvı iletkenliğinin düşük veya elektrot dirençlerin çok yüksek olması halinde hassasiyet ayarı minimuma doğru azaltılır. Böylece elektrot ve onları bağlayan kablolardaki rutubet ve ıslaklıktan dolayı yanlış kumandalar vermesi önlenir.
Cihaz elektrotları: Kuyular için serbest elektrot denilen üzeri plastik kılıflı, paslanmaz çelikten elektrotlar kullanılır. Depo ve haznenin metal olması halinde taban elektrotu kullanmak yerine bu kısım metal gövdeye monte edilebilir. Hidrofor kazanları gibi basınç altındaki sıvı seviyelerİ için kazan elektrotu kullanılmalıdır. Elektrik akımını çok fazla ileten veya hiç iletmeyen sıvılar için ise kontaklı şamandıra tip elektrot kullanılması tavsiye edilir.
NOT 1: Taban elektrotu kesenlikle kullanılmalıdır, aksi takdirde röle çıkış vermez.
NOT 2: 2 elektrotlu kullanımlarda: Elektrod1 : taban Elektrod2 : U ile L kısa devre
NOT 3: Sıvı Seviye Rölesi yanıcı sıvılarda kullanılmaz.
Kullanım Alanları
-Pompaların kuru çalışmaya karşı korunması
-Konteyner taşmasına karşı koruma
-Sıvı seviyelerinin kontrolü
-Sızıntı tespiti
-Karışım oranlarının kontrolü
Uygun Sıvılar: İçme suları, pınar suları, deniz suları, asit ve bazlar, sıvı gübreler, süt, bira, kahve, konsantre olmayan alkol
Uygun Olmayan Sıvılar: Kimyasal saf su, yakıt, yağlar, benzin, patlayıcı ortamlar, sıvı gazlar, etilen glikol, konsantre alkol, parafin, cilalar
Sıvı seviye rölesi, endüstri standartlarını aşan performansı ve dayanıklılığıyla öne çıkıyor. Güvenilirliği, kullanım kolaylığı ve geniş uygulama alanlarıyla iş süreçlerinizi optimize etmek için mükemmel bir çözümdür. Hemen sipariş verin ve sıvı seviye kontrolünü ucuz fiyata en üst düzeye çıkarın.
Not: Elektrotlar ayrıca satılır. Fiyata dahil değildir.
Teknik Özellikleri
Çalışma Ortam Sıcaklığı: -5 °C ile +55 °C arasında
Besleme gerilimi: 220 V AC +/- %20 (Lx-N)
Hassasiyet Ayarı: 2...100 Kohm
Kablo Kesiti: 1x0,5-4mm
Vida Sıkma Tork Değeri: 0,5 Nm
Koruma Sınıfı: IP20
Çalışma Frekansı: 50-60 Hz.
Kontrol Çıkışı: 1 A/K, 10A / 250 V AC
Güç Tüketimi: < 7A
Elektriksel Ömür: 100,000 açma-kapama (Rezistif Yük)
Boyut ve Ağırlık Bilgileri
Ürün ölçüleri: 23 x 90 x 58 mm (genişlik x yükseklik x derinlik)
Ürün ağırlığı: 90 Gram
